400 KLASĖ (coliais)

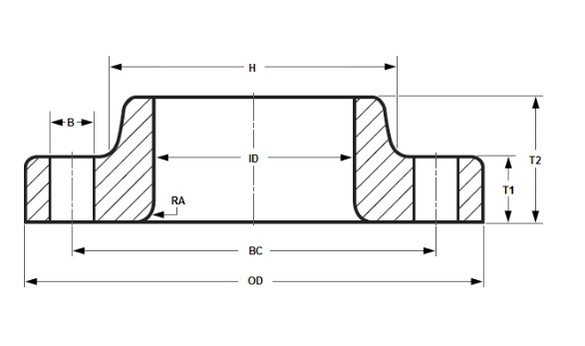

Juostinės jungties flanšo matmenys, klasė 400 colių (ASME B16.5)
| FLANŠAS | Viduje | Lauke | Varžtų ratas (BC) | H | T1 | T2 | RA | Varžto skylė (B) | Varžtų skylių Nr |
| NPS | Skersmuo | Skersmuo | |||||||
| 1/2″ | 0.90″ | 3.75″ | 2.62″ | 1.50″ | 0.56″ | 0.88″ | .12″ | 0.62″ | 4 |
| 3/4″ | 1.11″ | 4.62″ | 3.25″ | 1.88″ | 0.62″ | 1.00″ | .12″ | 0.75″ | 4 |
| 1″ | 1.38″ | 4.88″ | 3.50″ | 2.12″ | 0.69″ | 1.06″ | .12″ | 0.75″ | 4 |
| 1-1/4″ | 1.72″ | 5.25″ | 3.88″ | 2.50″ | 0.81″ | 1.12″ | .19″ | 0.75″ | 4 |
| 1-1/2″ | 1.97″ | 6.12″ | 4.50″ | 2.75″ | 0.88″ | 1.25″ | .25″ | 0.88″ | 4 |
| 2″ | 2.46″ | 6.50″ | 5.00″ | 3.31″ | 1.00″ | 1.44″ | .31″ | 0.75″ | 8 |
| 2-1/2″ | 2.97″ | 7.50″ | 5.88″ | 3.94″ | 1.12″ | 1.62″ | .31″ | 0.88″ | 8 |
| 3″ | 3.60″ | 8.25″ | 6.62″ | 4.62″ | 1.25″ | 1.81″ | .38″ | 0.88″ | 8 |
| 3-1/2″ | 4.10″ | 9.00″ | 7.25″ | 5.25″ | 1.38″ | 1.94″ | .38″ | 1.00″ | 8 |
| 4″ | 4.60″ | 10.00″ | 7.88″ | 5.75″ | 1.38″ | 2.00″ | .44″ | 1.00″ | 8 |
| 5″ | 5.69″ | 11.00″ | 9.25″ | 7.00″ | 1.50″ | 2.12″ | .44″ | 1.00″ | 8 |
| 6″ | 6.75″ | 12.50″ | 10.62″ | 8.12″ | 1.62″ | 2.25″ | .50″ | 1.00″ | 12 |
| 8″ | 8.75″ | 15.00″ | 13.00″ | 10.25″ | 1.88″ | 2.69″ | .50″ | 1.12″ | 12 |
| 10″ | 10.92″ | 17.50″ | 15.25″ | 12.62″ | 2.12″ | 4.00″ | .50″ | 1.25″ | 16 |
| 12″ | 12.92″ | 20.50″ | 17.75″ | 14.75″ | 2.25″ | 4.25″ | .50″ | 1.38″ | 16 |
| 14″ | 14.18″ | 23.00″ | 20.25″ | 16.75″ | 2.38″ | 4.62″ | .50″ | 1.38″ | 20 |
| 16″ | 16.19″ | 25.50″ | 22.50″ | 19.00″ | 2.50″ | 5.00″ | .50″ | 1.50″ | 20 |
| 18″ | 18.20″ | 28.00″ | 24.75″ | 21.00″ | 2.62″ | 5.38″ | .50″ | 1.50″ | 24 |
| 20″ | 20.25″ | 30.50″ | 27.00″ | 23.12″ | 2.75″ | 5.75″ | .50″ | 1.62″ | 24 |
| 22″ | 22.25″ | 33.00″ | 29.25″ | 25.25″ | 2.88″ | 6.00″ | .50″ | 1.75″ | 24 |
| 24″ | 24.25″ | 36.00″ | 32.00″ | 27.62″ | 3.00″ | 6.25″ | .50″ | 1.88″ | 24 |
400 klasės jungties flanšui pagal ASME B16.5 standartus pateikiami apytiksliai įprastų dydžių matmenys coliais:
Nominalus vamzdžio dydis (NPS):Svyruoja nuo 1/2 colio (DN 15) iki 24 colių (DN 600) ir daugiau.
Išorinis skersmuo (OD):OD skiriasi priklausomai nuo NPS. Pavyzdžiui, 1/2-colio flanšo OD yra maždaug 600 colių, o 24-colių flanšo OD yra apie 40,50 colio.
Angos skersmuo (BD):Juostinės jungties flanšo angos skersmuo atitinka vamzdžio, prie kurio jis pritvirtintas, vidinį skersmenį (ID). Paprastai jis yra toks pat kaip vardinis vamzdžio dydis (NPS).
Storis (T):Juosmens sujungimo flanšo storis yra gana vienodas ir paprastai atitinka vamzdžio, su kuriuo jis naudojamas, storį.
Stebulės skersmuo (HD):Juostinės jungties flanšo stebulės skersmuo paprastai yra didesnis nei OD, kad būtų galima lengvai pritvirtinti ant vamzdžio.
Bendras ilgis per stebulę (LTH):Šis matmuo, kuris yra atstumas nuo flanšo paviršiaus iki stebulės galo, taip pat didėja didėjant flanšo dydžiui.
Flanšo storis:Flanšo storis skiriasi priklausomai nuo slėgio klasės.
Šie matmenys yra apytiksliai ir gali šiek tiek skirtis priklausomai nuo gamintojo ir specifinių reikalavimų. Norint sužinoti tikslius konkretaus juosmens jungties flanšo dydžio matmenis, būtina pasiskaityti ASME B16.5 standarte arba gamintojo specifikacijose.
