DIN EN 1092-1: Europos standartas vamzdynų sistemose plieniniams flanšams

Kas yra DIN EN 1092-1?

DIN EN 1092-1 yra Europos standartas, nurodantis reikalavimus apvaliems vamzdžių, vožtuvų, jungiamųjų detalių ir priedų flanšams. Jis pavadintas "Flanšai ir jų jungtys. Apvalūs vamzdžių, vožtuvų, jungiamųjų detalių ir priedų jungės, pažymėtos PN. 1 dalis. Plieniniai flanšai".

Šis standartas apibrėžia įvairius flanšų tipus, tokius kaip suvirinimo kaklelis, slydimo, srieginiai ir akli flanšai bei jų matmenys, medžiagos ir slėgio rodikliai. Jame pateikiamos visoje Europoje vamzdynų sistemose naudojamų flanšų konstrukcijos, matmenų ir žymėjimo gairės.

Pavadinimas „PN“ reiškia flanšų slėgio reitingą, kuris reiškia „Pressure Nominal“. DIN EN 1092-1 sukuria vieningą flanšų nustatymo sistemą Europos Sąjungoje, skatinančią nuoseklumą ir sąveikumą projektuojant ir montuojant vamzdynų sistemas.

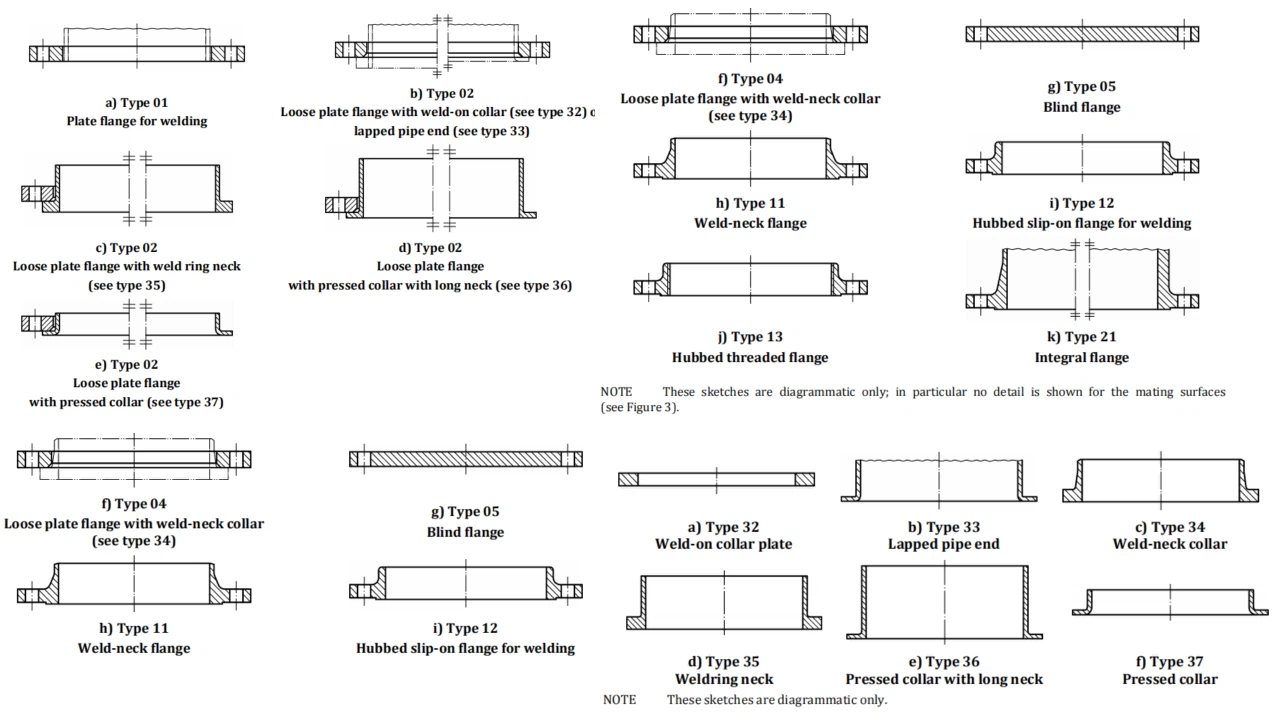

LT 1092-1 Plieninių flanšų ir apykaklių tipai

DIN EN 1092-1 ir ankstesnė DIN norma: Flanšo standartų skirtumų supratimas

Flanšų tipai ir žymėjimai:

Ankstesnė DIN norma: Flanšai buvo klasifikuojami pagal DIN standartus, tokius kaip DIN 2635 ir DIN 2633, kurių kiekvienas turi savo tipą ir ženklinimo sistemą.

DIN EN 1092-1: pritaikoma vieninga klasifikavimo sistema, kurioje flanšų tipai žymimi skaičiais, pvz., 11 tipas suvirinimo kaklelio flanšams ir 05 tipas akliesiems flanšams.

Slėgio reitingai:

Ankstesnė DIN norma: Flanšai buvo standartizuoti remiantis vardiniais slėgio rodikliais, tokiais kaip PN6 ir PN40.

DIN EN 1092-1: naudojama panaši vardinio slėgio (PN) sistema, bet standartizuojama visoje Europoje, užtikrinant flanšų slėgio verčių nuoseklumą.

Dydžių ir medžiagų suderinamumas:

Ankstesnė DIN norma: kai kurie flanšo dydžiai pagal ankstesnius DIN standartus vis dar gali būti naudojami kartu su naujais DIN EN 1092-1 dydžiais.

DIN EN 1092-1: pristatomi nauji flanšo dydžiai, kurių galbūt nebuvo ankstesniuose DIN standartuose, todėl vartotojams suteikiama daugiau galimybių.

Pereinamasis laikotarpis ir sambūvis:

Pereinamasis laikotarpis: nors kai kurie DIN flanšo standartai buvo pakeisti DIN EN 1092-1, kiti ir toliau egzistuoja kartu dėl iššūkių, susijusių su ilgalaikių gaminių standartų pasikeitimu.

Koegzistencija: flanšai gali atitikti senuosius DIN standartus, naująjį DIN EN 1092-1 standartą arba abu, atsižvelgiant į gamintoją ir regioninius reikalavimus.
